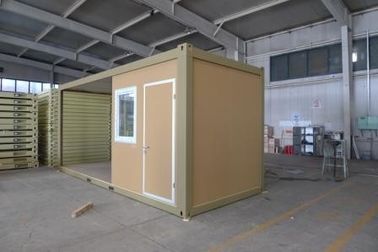

休暇のための反錆つかせた鉄骨フレームのモジュラー コテッジ-容器のシャレーのレイアウト
記述:

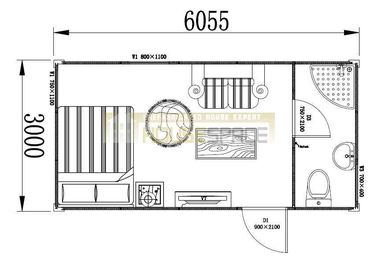

特別な単一の容器の家の全面的なサイズは 3m*6m です。
家に入る設計によって左側は睡眠区域であり、生活圏は、右側浴室区域(3.6 スクエア メートル)です。 総体の建坪は 18 のスクエア メートルです。
ソファと十分に広くあるテレビ間の間隔は 3 メートルです。
休暇だけの間適した台所区域無し。
適用: 休暇のコテッジとして適した仕事。
指定:
1.Dimension (mm)及び重量(kg)
タイプ |
外的 |
内部 |
重量 |
|||||
長さ |
幅 |
高さ (パッケージ) |
高さ (集まって下さい) |
長さ |
幅 |
高さ |
||
1 つのモジュール |
6055 |
3000 |
648/864 |
2790 |
5860 |
2780 |
2500 |
2000 年から |
2 つのモジュール |
6055 |
6000 |
648/864 |
2790 |
5860 |
5780 |
2500 |
4000 から |
3 つのモジュール |
6055 |
6000 |
648/864 |
2790 |
5860 |
8780 |
2500 |
6000 から |
4 つのモジュール |
6055 |
6000 |
648/864 |
2790 |
5860 |
11780 |
2500 |
8000 から |
I.床
mm から厚い冷間圧延された、溶接された鋼鉄プロフィール、4 つのなされる鉄骨フレーム-
-溶接される 4 つの角の鋳造物
- 2 つのフォークリフトのポケット(30'を除いて)、間隔 1200mm
(フォークリフトのポケットの内部整理: 240×80 mm)
-鋼鉄クロス メンバー、thickness=2mm
絶縁材- 100 つの mm の厚い rockwool
補助的な床-厚い 0.5mm 電流を通された鋼板
床- 18mm の合板板
- 1.8mm ポリ塩化ビニールの床
可燃性燃焼性のクラス B1 -ほとんど
煙濃度のクラス Q1 -低い排煙
耐久性の要因: T のレベル
II.屋根
冷間圧延された、溶接された鋼鉄プロフィール、厚い 3mm からなされる鉄骨フレーム-
-溶接される 4 つの角の鋳造物
-鋼鉄クロス メンバー、thickness=2mm
屋根カバー-、電流を通された鋼板厚い、0.5mm
屋根のパネルの接合箇所で継ぎ合わせる 360 度
絶縁材- 100 つの mm の厚い rockwool
天井-白い両側で薄板になる 10 の mm の chipboard (V 20)
chipboard は放出価値 E1 に従います
短い端の側面のフレームでくぼんだ CEE のコネクター-
III.角ポスト
-冷間圧延された 3 つの mm の厚い鋼鉄プロフィール
屋根および床枠にねじで締められる
IV.壁パネル
厚さ- 50mm
mm 厚い外的なクラッディングの-波形の、電流を通されたおよび塗られた鋼板、0.5
絶縁材- 50mm 厚い NeoporR EPS
mm 厚い内部クラッディングの-波形の、電流を通されたおよび塗られた鋼板、0.5
色: 白(RAL9001)
V.仕切りのパネル
厚さ- 50mm
mm 厚い表面のクラッディングの-波形の、電流を通されたおよび塗られた鋼板、0.5
色: 白(RAL9001)
絶縁材- 50mm 厚い NeoporR EPS
VI.絶縁材
Rockwool -密度: 120kg/m3
-可燃性燃焼性のクラス A-非
煙濃度のクラス Q1 -低い排煙
-証明される: セリウム及び GL
NeoporR -密度: 18kg/m3
-可燃性燃焼性のクラス B1-非
煙濃度のクラス Q1 -低い排煙
-証明される: セリウム及び GL
ドア
右の外的な蝶番を付けられるドア-か左手
-両側の電流を通された鋼板が付いているドアの刃、50mm の絶縁材
-荒石のシーリングのみょうばんフレーム
-次元:
わずかな次元 |
内部整理 |
900 x 2100 の mm |
820 x2020mm |
内部ドア
(任意) -蝶番を付けられる右または左手
-両側の電流を通された鋼板が付いているドアの刃
-荒石のシーリングの鉄骨フレーム
-次元:
わずかな次元 |
内部整理 |
800 x 2000 の mm |
720 x1920mm |
900 x 2000mm |
820 x1920mm |
VII. Windows
トップこつの窓- Upvc の窓枠、色: 白い
窓次元: 650 x 500 mm
- 5mm 厚く明確なガラス、蚊帳、色の上のローラー: 白い
VIII.電気システム
技術的なデータ-くぼんだ CEE の外的なプラグおよびソケットの関係
電圧 230/400 V (選択: 110V)
50 の Hz、棒 3/5 の、32 A
-消費者箱の中で提供されるアセンブリのための回路図
-天井にくぼんだ消費者箱
ディストリビューター データ- IEC61009/GB16917.1 に従う定義
-残りの流れによって作動させる装置 40A/0.03mA 2/4 棒
-遮断器 10 A (ライト) 2 本の棒
-遮断器 16A (エア条件のヒーター) 2 本の棒
-遮断器 10A (ソケット) 2 本の棒
- 5 つの穴の壁のソケット(10A)
- 3 つの穴のエア条件のソケット(16A)
-スイッチ
-プラスチック カバー 2 x 36 W が付いている 2 つの管の蛍光灯
埋まっていること-留め具が付いている 1 つの電流を通されたストリップの鉄の接地電極(25 x 4 つの mm)。 場所の保護接地取付けはバイヤー/雇用者によって遂行されなければなりません。
IX.ペンキ
酸化-電流を通される亜鉛によって作動するすべての鉄骨フレーム--を防いで下さい
-色、RAL 色 1000 を塗って下さい
フレーム- 20-40 μm のプライマー
- 40-50 μm の上塗り
壁パネル- 30μm のペンキの厚さ
X.試験結果
絶縁材(u) -床: thickness=100mm の U=0.32W/m の ² K
-屋根: thickness=100mm の U=0.25 W/m の ² K
-パネル: thickness=50mm の U=0.32 W/m の ² K
-窓: thickness=4/12/4mm の U=2.7 W/m の ² K (EN673)
-アルゴンによって満たされる窓: thickness=4/12/4mm の U=2.7W/m の ² K (EN673)
負荷軸受け-床負荷: 最高。 積載量 2.0 kN/m の ² (200 kg/m の ²)
容量: -風負荷: 25 m/s (90 の km/h)
XI。 水取付け
給水- 3/4"か 1"の供給小屋の壁を通したポリ塩化ビニールの管
暖かい水の電気タンク給湯装置(50L、80L、300L; 1.5-8kw)
不用な水はポリ塩化ビニールの管 DN 50 か DN100 (外的な直径 50 または 110mm)で廃水集められ、小屋の壁を通して排出されます
比較優位:
打撃のパネルの壁は輸送および記憶空間を節約します
上および底は工場で現地の仕事を最小にするために予め組み立てられます
しっかりした構造を使うと、地震および台風は抵抗することができます
岩綿および Noepor のポリスチレンの絶縁材によって、よい耐火性の性能は利用できます。
モジュール設計は無制限延長で、つながります
高い標準化のために修理され、維持されること容易。
生命時間 30 年。
